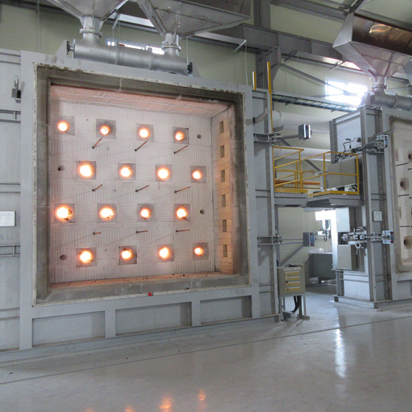

내화채움구조
![내화채움구조](../images/test/img_test02_02_01.jpg)
시험개요
방화구획을 관통하는 관통재와 관통부 사이를 채워서화염과 온도의 확산을 차단하는 내화채움구조의내화성능을 평가
- - 시험시간 : 60분, 90분, 120분, 180분
- - 양방향에 대해 각 1회씩 진행
-
- 시험 가능 최대 크기
파이프 류 : 호칭 지름 400 ㎜ 이하
덕트 류 : 관통재의 세로 및 가로(최대 2 600 ㎜ 이하) 1 : 4비율 (원형 관통재 제외)
케이블 류 : 도체의 공칭 단면적 합은 20 000 ㎟ 이하
관통재 설치 길이
수직부재(벽 관통부) - 가열면 방향으로 최대 800 ㎜
수평부재(바닥 관통부) - 가열면 방향으로 최대 1 000 ㎜
※ 건축자재등 품질인정 및 관리 세부운영지침 (내화채움구조)
시험품목
-
덕트
-
전기설비트레이
-
PVC관
-
ST’L관
시험장비
시험항목 및 성능기준
시험 항목 | 등급 | 성능 기준 | |
---|---|---|---|
KS F ISO 10295-1 | 차염성 | 60분 | 1. 비가열면에서 10초 이상 지속되는 화염 발생이 없을 것 |
90분 | |||
120분 | |||
180분 | |||
차열성 | 60분 | 1. 최고온도 : 초기온도보다 180 K를 초과하지 않을 것 | |
90분 | |||
120분 | |||
180분 |
관련 규격
KS F ISO 10295-1 (건축부재의 내화시험방법 충전 시스템-제1부: 설비 관통부 충전 시스템)
